  閥門系列  當前位置:閥門 >  閥門系列  > 蝶閥  > 手動蝶閥
更新時間:2024-3-29 11:35:15
手柄法蘭蝶閥 產品名稱: 手柄法蘭蝶閥
產品類別: 手動蝶閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【手柄法蘭蝶閥D41X】,是目前國內較大的《蝶閥》在線銷售服務商。公司集成優質的手柄法蘭蝶閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量蝶閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
手柄法蘭蝶閥D41X原理作用:
    蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
    D41X/D41F型法蘭蝶閥系列采用中線垂直板、軟密封閥座結構,結構簡單,制造方便,價格低廉;手動蝶閥是手柄驅動適用于適用于公稱壓力≤1.6MPa,公稱通徑小于DN200的各種水、油、氣等介質的官道上。
手柄法蘭蝶閥D41X性能特點:
    ①結構簡單,力矩小,操作方便、迅速;
    ②具有良好的流量調節功能和密封性能,氣壓測試泄露為零;
    ③合成橡膠閥座具有耐腐蝕、耐沖蝕、尺寸穩定、回彈性好;
    ④可裝配電動執行器、氣動執行器,實現遠程大規模集中控制。
手柄法蘭蝶閥D41X技術參數:
公稱通徑 DN50~DN200 適用溫度 -23℃~121℃
公稱壓力 PN1.0/PN1.6 適用介質 水、氣、油
手柄法蘭蝶閥D41X部件材質:
零件名稱 材料
閥體 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板 鑄鋼、不銹鋼及特殊材料
密封圈 各種橡膠、聚四氟
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨

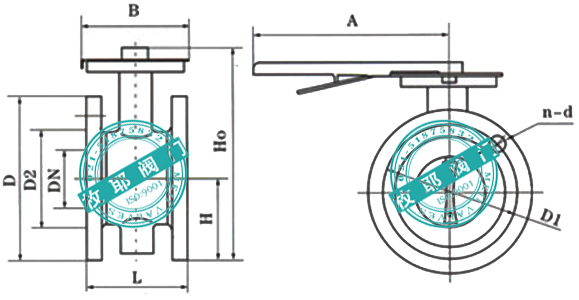

手柄法蘭蝶閥D41X外形尺寸:

DN L H H0 A B D D1 D2 n-d 重量KG
50 108 63 306 180 200 165 125 99 4-18 13
65 112 70 321 180 200 185 145 118 4-18 14
80 114 83 346 180 200 200 160 132 8-18 15.5
100 127 105 387 180 200 220 180 156 8-18 19.5
125 140 115 411 180 200 250 210 184 8-18 25.5
150 140 137 447 270 280 285 240 211 8-22 28.5
200 152 164 572 270 280 340 295 266 12-22 48

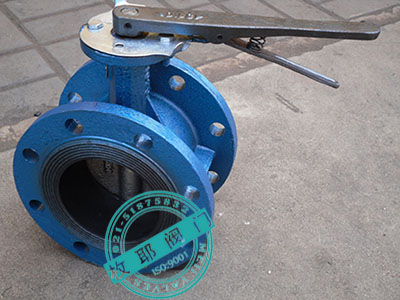

手柄法蘭蝶閥D41X產品實拍:

手柄法蘭蝶閥D41X檢測報告:
手柄法蘭蝶閥D41X使用說明:
    ①準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質;
    ②手柄法蘭蝶閥D41X安裝使用說明書下載。
手柄法蘭蝶閥D41X應用業績:
    上海保利大廈
