上海枚耶閥門有限公司主要銷售【對夾式氣動蝶閥D671X】，是目前國內較大的《蝶閥》在線銷售服務商。公司集成優質的對夾式氣動蝶閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量蝶閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

對夾式氣動蝶閥D671X原理作用：

    蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
    氣動對夾式蝶閥既可作切斷介質用，又可作調節介質的流量用。閥體可選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到較佳效果。氣動對夾軟密封蝶閥適用于溫度≤120℃或≤150℃。氣動硬密封對夾蝶閥適用于溫度≥200℃或≤450℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。

對夾式氣動蝶閥D671X性能特點：

    ①齒輪式雙活塞，輸出力矩大，體積��；
    ②氣缸選用鋁金材料，重量輕、外形美觀；
    ③可在頂部、底部安裝手動操作機構；
    ④齒條式連接可調節開啟角度、額定流量；
    ⑤執行器可選帶電訊號反饋指示及附件以實現自動化操作；
    ⑥IS05211標準連接為產品的安裝更換提供了方便；
    ⑦兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。

對夾式氣動蝶閥D671X技術參數：

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

對夾式氣動蝶閥D671X部件材質：

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

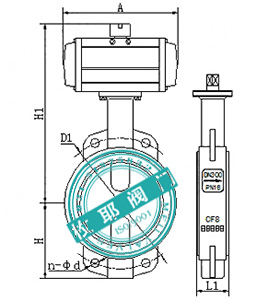

對夾式氣動蝶閥D671X外形尺寸：

公稱通徑		結構長度		外形尺寸(參考值)			連接尺寸(標準值)
							1.6MPa
毫米	英寸	L	L1	H	H1	A	D	D1	n-d
50	2	108	43	63	315	180	165	125	4-18
65	21/2	112	46	70	330	180	185	145	4-18
80	3	114	46	83	390	245	200	160	8-18
100	4	127	52	105	431	240	220	180	8-18
125	5	140	56	115	455	240	250	210	8-18
150	6	140	56	137	626	350	285	240	8-22
200	8	152	60	164	720	350	340	295	12-22
250	10	165	68	206	800	550	405	355	12-26
300	12	178	78	230	860	600	460	410	12-26
350	14	190	78	248	883	600	520	470	16-26
400	16	216	102	289	972	600	580	525	16-30
450	18	222	114	320	1043	750	640	585	20-30
500	20	229	127	343	1098	750	715	650	20-33
600	24	267	154	413	1236	750	840	770	20-36
700	28	430	165	478	1431	750	910	840	24-36
800	32	470	190	525	1488	750	1025	950	24-39
900	36	510	203	620	1615	1250	1125	1050	28-39
1000	40	550	216	725	1765	1500	1255	1170	28-42
1200	48	630	254	780	1976	1500	1485	1390	32-48

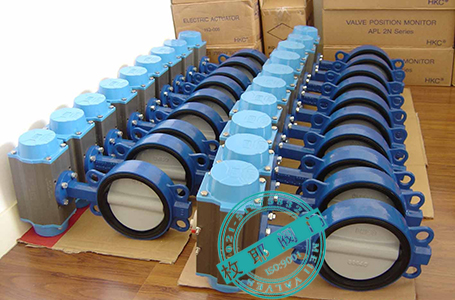

對夾式氣動蝶閥D671X產品實拍：

對夾式氣動蝶閥D671X檢測報告：

對夾式氣動蝶閥D671X使用說明：

    ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
    ②對夾式氣動蝶閥D671X安裝使用說明書下載。

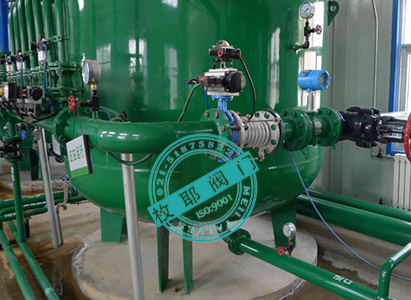

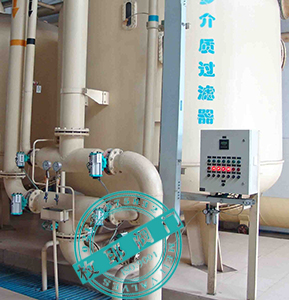

對夾式氣動蝶閥D671X應用業績：
