上海枚耶閥門有限公司主要銷售【氣動真空蝶閥GIQ】，是目前國內較大的《蝶閥》在線銷售服務商。公司集成優質的氣動真空蝶閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量蝶閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

氣動真空蝶閥GIQ原理作用：

    氣動高真空蝶閥GID是由角行程氣動執行器及蝶閥閥體組成，GIQ氣動真空蝶閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動，用于接通或切斷真空管路中的氣流。氣動真空蝶閥適用 介質為純凈空氣和非腐蝕性氣體，可選配反饋信號裝置及電氣閥門定位器。
    GIQ型氣動高真空蝶閥通常把帶有密封槽的法蘭連接到長期處于真空狀態的一段，而法蘭另一面連接在經常放大器一側，正向使用蝶閥，有利于增加閥板的密封力。真空密封連接可分靜密封和動密封。當氣動高真空蝶閥以柔性密封連接時在真空橡膠時，是采用放氣量較小的真空橡膠制成的厚壁管；多用于口徑小于50mm的機械真空泵入口處與被抽氣的管道相連接，借以減少機械泵工作時產生的振動對真空系統的影響。當然也可以用于連接在玻璃管，金屬管及其他相關的元件的連接上。橡膠管與被連接件之間的連接是通過特制的管接頭實現的。

氣動真空蝶閥GIQ性能特點：

    采用ISO5211直接安裝執行器的平臺設計，無需連接支架和軸套，可直接安裝驅動裝置，便于實行智能化。

氣動真空蝶閥GIQ技術參數：

公稱通徑	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	800
連接法蘭	JB/T919　　GB/T6070
漏氣速率（L/s）	133.3х10-6								133.3х10-5
通導能力（L/s）	48	97	178	260	546	938	1328	2611	3962	6159	8535	10912	13558	16202	22418	41357
氣缸直徑 mm	50							63			80		100		125
適用范圍（Pa）	133.3х10-6 ~ 101х103
介質溫度（℃）	-25~80
電磁換向閥電源  電壓及頻率（W）	220/50
電磁換向閥功率（W）	10
氣源壓力（MPa）	0.4~0.6
啟閉時間（S）	＜3
開閥時閥板兩側壓力差(KPa)	≤101

氣動真空蝶閥GIQ部件材質：

零件名稱	閥體和蝶板	構件	密封墊（閥體、蝶板）
材料	碳素鋼（鍍鎳）	2Cr13	丁腈橡膠
	不銹鋼	不銹鋼	丁腈橡膠/氟橡膠

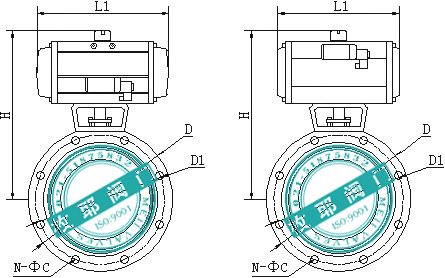

氣動真空蝶閥GIQ外形尺寸：

型號	DN	結構長度	D	D1	N-Φc	H	L1
GIQ-32	32	70	90	22	4-Φ9	187	158
GIQ-40	40	80	100	22	4-Φ9	197	158
GIQ-50	50	90	110	22	4-Φ9	207	158
GIQ-63	63	110	130	28	4-Φ9	227	158
GIQ-80	80	125	145	28	8-Φ9	242	158
GIQ-100	100	145	165	28	8-Φ9	262	158
GIQ-125	125	175	200	34	8-Φ11	323	172
GIQ-160	150	200	225	34	8-Φ11	348	172
GIQ-200	200	260	285	40	12-Φ11	450	197
GIQ-250	250	310	335	45	12-Φ11	525	248
GIQ-320	300	395	425	50	12-Φ14	622	248
GIQ-400	400	480	510	60	16-Φ14	733	295
GIQ-500	500	580	610	70	16-Φ14	900	360
GIQ-600	600	720	750	80	20-Φ14	980	370
GIQ-800	800	890	920	100	24-Φ14	1220	410

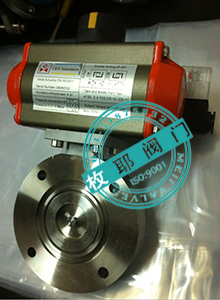

氣動真空蝶閥GIQ產品實拍：

氣動真空蝶閥GIQ檢測報告：

氣動真空蝶閥GIQ使用說明：

    ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
    ②氣動真空蝶閥GIQ安裝使用說明書下載。

氣動真空蝶閥GIQ應用業績：

    南京生物科技
