上海枚耶閥門有限公司主要銷售【對夾手動硬密封三偏心蝶閥D73H】，是目前國內較大的《蝶閥》在線銷售服務商。公司集成優質的對夾手動硬密封三偏心蝶閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量蝶閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

對夾手動硬密封三偏心蝶閥D73H原理作用：

    蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
    三偏心蝶閥指閥桿軸心同時偏離碟片中心及本體中心，且密封副為斜椎的蝶閥。
    對夾手動硬密封三偏心蝶閥采用一個"U"型不銹鋼密封圈，內部精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能較佳的目的。

對夾手動硬密封三偏心蝶閥D73H性能特點：

    ①金屬硬密封蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
    ②對夾式硬密封蝶閥采用不銹鋼"U"型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
    ③對夾式蝶閥的三維偏心距，經過嚴格的計算，"U"型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
    ④蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
    ⑤對夾式硬密封蝶閥結構獨特，"開關"僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
    ⑥金屬硬密封蝶閥耐高溫、耐低溫、耐腐蝕性。

對夾手動硬密封三偏心蝶閥D73H技術參數：

公稱通徑	DN（mm）	50～150
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
適用溫度	碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃

對夾手動硬密封三偏心蝶閥D73H部件材質：

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

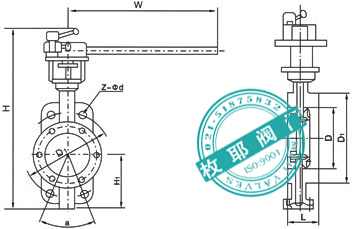

對夾手動硬密封三偏心蝶閥D73H外形尺寸：

通徑（DN)	L	D1	D	Z-Φ d°	H	H1		W
50	43	125	99	4-18	340	112	90°	230
65	46	145	118	4-18	360	115	90°	280
80	49	160	132	8-18	380	120	45°	280
100	56	180	156	8-18	410	140	45°	230
125	64	210	184	8-18	460	170	45°	330
150	70	240	211	8-22	490	180	45°	380

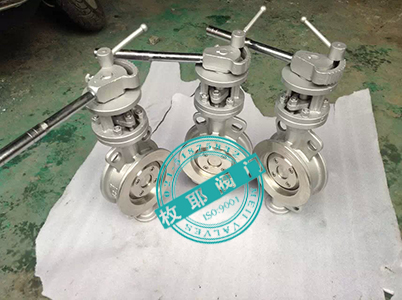

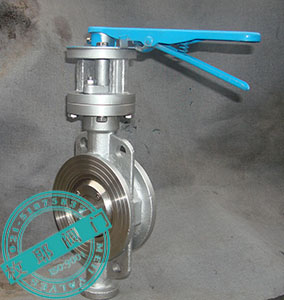

對夾手動硬密封三偏心蝶閥D73H產品實拍：



對夾手動硬密封三偏心蝶閥D73H檢測報告：

對夾手動硬密封三偏心蝶閥D73H使用說明：

    ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
    ②對夾手動硬密封三偏心蝶閥D73H安裝使用說明書下載。

對夾手動硬密封三偏心蝶閥D73H應用業績：

    克拉瑪依石油
