上海枚耶閥門有限公司主要銷售【電動三偏心蝶閥D943H】，是目前國內較大的《蝶閥》在線銷售服務商。公司集成優質的電動三偏心蝶閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量蝶閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

電動三偏心蝶閥D943H原理作用：

    蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
    電動三偏心蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。
采用一個"U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能較佳的目的。因此電動法蘭蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的較佳裝置。

電動三偏心蝶閥D943H性能特點：

    ①該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
    ②本蝶閥采用不銹鋼"U"型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
    ③本蝶閥的三維偏心距，經過嚴格的計算，"U"型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
    ④蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
    ⑤本蝶閥結構獨特，"開關"僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
    ⑥耐高溫、耐低溫、耐腐蝕性。

電動三偏心蝶閥D943H技術參數：

公稱通徑DN(mm)	50～1200
公稱壓力	PN1.0、1.6、2.5MPa
連接形式	法蘭式、對夾式
密封形式	三偏心金屬硬密封
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動三偏心蝶閥D943H部件材質：

零件名稱	材料
閥體	鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	不銹鋼與耐高溫石棉板組合成多層次
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	O型圈、柔性石墨

電動三偏心蝶閥D943H外形尺寸：

公稱通經(DN)	主要尺寸			法蘭尺寸
	L	H	H1	1.6MPa			2.5MPa
				D	D1	n-Фd	D	D1	n-Фd
50	108	112	530	165	125	4-18	165	125	4-18
65	112	115	530	185	145	4-18	185	145	8-18
80	114	120	565	200	160	8-18	200	160	8-18
100	127	138	600	220	180	8-18	235	190	8-22
125	140	164	640	250	210	8-18	270	220	8-26
150	140	175	705	285	240	8-22	300	250	8-26
200	152	200	775	340	295	12-22	360	310	12-26
250	165	243	945	405	355	12-26	425	370	12-30
300	178	250	1070	460	410	12-26	485	430	16-30
350	190	280	1140	520	470	12-26	555	490	16-33
400	216	305	1210	580	525	16-26	620	550	16-36
450	222	350	1335	640	585	16-30	670	600	20-36
500	229	380	1415	715	650	20-30	730	660	20-36
600	267	445	1605	840	770	20-33	845	770	20-39
700	292	480	1844	910	840	24-36	960	875	24-42
800	318	530	2040	1025	950	24-39	1085	990	24-48
900	330	580	2255	1125	1050	28-39	1185	1090	28-48
1000	410	650	2380	1255	1170	28-42	1320	1210	28-56
1200	470	760	2640	1485	1390	32-48	1530	1420	32-56

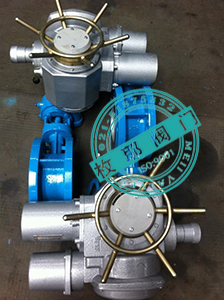

電動三偏心蝶閥D943H產品實拍：



電動三偏心蝶閥D943H檢測報告：

電動三偏心蝶閥D943H使用說明：

    ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
    ②電動三偏心蝶閥D943H安裝使用說明書下載。

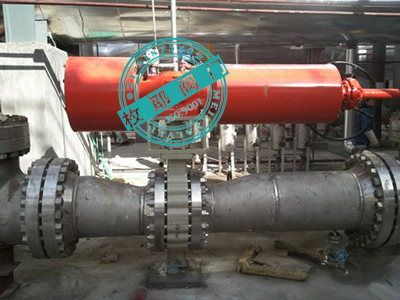

電動三偏心蝶閥D943H應用業績：
