上海枚耶閥門有限公司主要銷售【軌道球閥GDQ47H】，是目前國內較大的《球閥》在線銷售服務商。公司集成優質的軌道球閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量球閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

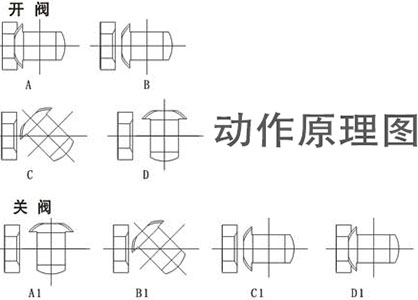

軌道球閥GDQ47H原理作用：

       強制密封閥（軌道球閥）利用閥桿底部的斜面與螺旋槽配合, 實現球體的傾離與轉動。閥門開啟時, 球體傾離閥座, 管線內的流體沿球體表面均勻通過閥門, 降低了高速流體對閥座的局部沖刷腐蝕, 較后球體轉動至全開位置。閥門關閉時,球體依靠閥桿斜面的機械楔緊力作用到閥座上, 產生所需密封比壓, 保證可靠密封。
       通常球閥在開關過程中，由于環境不同及壓力升高，會增加閥門開啟的扭矩，從而引起閥座磨損及驅動裝置增大。本軌道球閥采用凸輪的原理，使得球閥在旋轉過程中與閥座密封面脫離，旋轉到位后再將球閥推向閥座實現密封。因此相對于傳統的固定或者浮動球閥，開關扭矩小，且球面密封不易損傷。由于軌道球閥的獨特的結構設計，具有開關無磨損、關斷性能好等特點，能適用于各種苛刻的工況要求，可廣泛適用于污水、石油、化工、醫藥、能源等系統管道中。

軌道球閥GDQ47H性能特點：

       ①單閥座設計+強制密封，保證閥門具備雙向密封功能；
       ②擺動球體，機械提升式閥桿：閥門開關無磨損，低扭矩操作；
       ③機械楔形：閥桿下端的斜面提供機械楔緊力以保證持續的緊密封；
       ④雙閥桿導向：硬性閥桿導向槽與導銷控制閥桿的升降和轉動，達到控制球體和實現無摩擦啟閉的功能；
       ⑤自清洗功能：球體傾離閥座時，流體沿密封面360°將附著在球體和閥座上的雜質沖洗干凈。

軌道球閥GDQ47H技術參數：

公稱通徑	DN25mm~DN700mm(1"~28")
公稱壓力	1.6MPa~20.0MPa(CLASS150Lb~1500Lb)
適用介質	水、油、天然氣用各種軟性介質與懸浮液
適用溫度	-196℃~550℃
操作方式	手動、電動、氣動
設計標準	GB/T 12237-89；API608
試驗標準	GB/T 13927-92；API598
法蘭連接	JB/T 79-94；ASME/ANSI B 16.5
結構長度	GB/T 12221-89；ASME/ANSI B 16.10

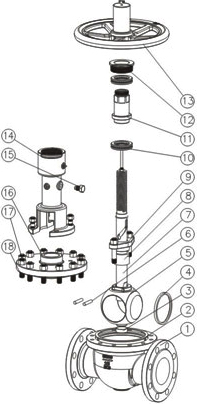

軌道球閥GDQ47H部件材質：

序號	零件名稱	材質
		GB	ASTM
1	閥體	WCB	A216-WCB
2	墊片	不銹鋼+柔性石墨	不銹鋼+柔性石墨
3	襯套	錫青銅	錫青銅
4	密封圈	PTFE、STEEL	PTFE、STEEL
5	球體	WCB + H C r /STL	WCB + H C r /STL
6	銷	1Cr13	A276-410
7	閥桿	1Cr13	A182-F6a
8	填料	柔性石墨	柔性石墨
9	填料壓蓋	WCB	A276-WCB
10	軸承	組合件
11	閥桿螺母	ZA19-4	A439-D2C
12	壓蓋	35	ANSI C 1036
13	手輪	QT400-17	QT400-17
14	支架	WCB	A276-WCB
15	定位銷	1Cr13	A276-410
16	閥蓋	WCB	A276-WCB
17	螺母	35	A194-2H
18	螺柱	35CrMoA	A193-B7

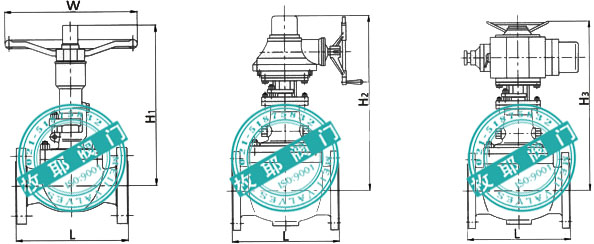

軌道球閥GDQ47H外形尺寸：

PN	DN	L	H1	H2	H3	W	PN	DN	L	H1	H2	H3	W
1.6	40	165	320			200	2.5	40	190	320			200
	50	203	400			250		50	216	400			250
	65	222	460			300		65	241	460			300
	80	241	540			300		80	283	540			300
	100	305	600		750	300		100	305	600		750	300
	125	356	645		810	350		125	381	645		810	350
	150	394	690		860	400		150	403	690		860	400
	200	457	750	960	920	500		200	502	750	960	920	500
	250	533	820	1040	990	500		250	568	820	1040	990	500
	300	610	920	1100	1050	600		300	648	920	1100	1050	600
	350	686	990	1150	1100	600		350	762	990	1150	1100	600
	400	762		1380	1320			400	838		1380	1320
	450	864		1450	1380			450	914		1450	1380
	500	914		1580	1525			500	991		1580	1525
	600	1067		1910	1950			600	1143		1910	1850

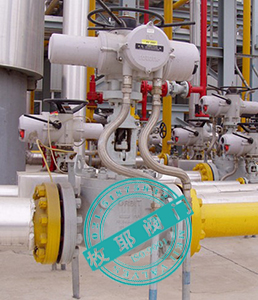

軌道球閥GDQ47H產品實拍：

軌道球閥GDQ47H檢測報告：

軌道球閥GDQ47H使用說明：

       ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)；
       ②軌道球閥GDQ47H安裝使用說明書下載。
