產品名稱： |
法蘭襯氟球閥 |
| 產品類別： |
襯氟球閥
|
| 聯系電話： |
021-51875832
|
| 聯系傳真： |
021-51870287 |
| 聯系手機： |
189 1688 8167 |
| 企業郵箱： |
tooezg@126.com |
上海枚耶閥門有限公司主要銷售【法蘭襯氟球閥FQ41F46】，是目前國內較大的《球閥》在線銷售服務商。公司集成優質的法蘭襯氟球閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量球閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

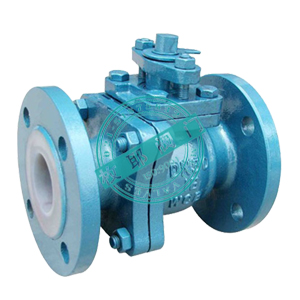

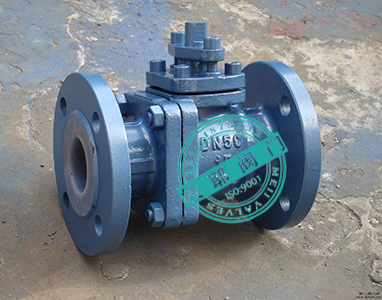

襯氟球閥就是將通用的Q41F浮動球閥進行更改，使閥體的內壁、內件外部全都覆蓋上氟塑料，凡是有介質接觸的地方都襯有氟塑料，從而達到耐腐蝕性能。
內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙�。‵46），故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果較明顯。
①采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除"熔融堿金屬和元素氟"，以外其它任何強腐蝕性質；
②采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；
③啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性；
④結構緊湊合理，閥體內腔空間較小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
|
設計標準
|
GB12237
|
|
結構長度
|
GB12221
|
|
法蘭標準
|
JB/T79-94
|
|
GB9113.1-26
|
|
檢驗試驗
|
JB/T9092-99
|
|
驅動方式
|
手動、電動、氣動、蝸輪
|
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄鋼
|
|
Z
|
C
|
P8
|
R8
|
R3
|
R3
|
|
1
|
閥體／閥蓋
|
A216-C
|
A216-WCB
|
A351-CF8
|
A351-CF8M
|
A351-CF3
|
A351-CF3M
|
|
2
|
球體/閥桿
|
A216-WCB
|
A351-CF8
|
A351-CF8M
|
A351-CF3
|
A351-CF3M
|
|
3
|
襯里／閥座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
|
|
4
|
填料/壓蓋
|
PTFE(F4)
|
A351-CF3
|
A351-CF3
|
|
5
|
填料
|
A216-WCB
|
A351-CF8
|
A351-CF8
|
|
6
|
支架
|
A193-B7
|
A194-8
|
A193-B8M
|
|
7
|
緊固螺栓
|
A193-B7
|
A193-B8M
|
A194-8
|
|
8
|
螺母
|
A194-2H
|
A194-8
|
A194-8
|
|
9
|
操作手柄
|
A216-WCB
|
A216-WCB
|
A216-WCB
|
|

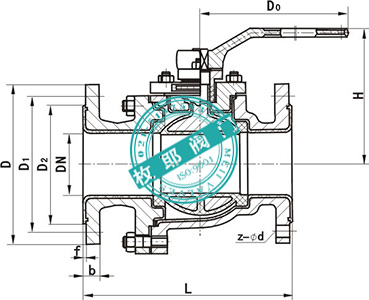

通徑
|
標準值
|
參考值
|
|
DN(mm)
|
L
|
D
|
D1
|
D2
|
B
|
Z-Φd
|
Do
|
H
|
Kg
|
|
PN1.6(MPa)
|
|
15
|
140
|
95
|
65
|
45
|
14
|
4-Φ14
|
120
|
80
|
3.5
|
|
20
|
140
|
105
|
75
|
55
|
16
|
4-Φ14
|
140
|
90
|
4
|
|
25
|
150
|
115
|
85
|
65
|
16
|
4-Φ14
|
160
|
100
|
4.5
|
|
32
|
165
|
135
|
100
|
78
|
18
|
4-Φ18
|
160
|
110
|
6.5
|
|
40
|
180
|
145
|
110
|
85
|
18
|
4-Φ18
|
200
|
120
|
8
|
|
50
|
200
|
160
|
125
|
100
|
20
|
4-Φ18
|
250
|
135
|
10
|
|
65
|
220
|
180
|
145
|
120
|
20
|
4-Φ18
|
300
|
145
|
15
|
|
80
|
250
|
195
|
160
|
135
|
22
|
8-Φ18
|
350
|
185
|
20
|
|
100
|
280
|
215
|
180
|
155
|
24
|
8-Φ18
|
240
|
195
|
25
|
|
125
|
320
|
245
|
210
|
185
|
26
|
8-Φ18
|
500
|
210
|
38
|
|
150
|
360
|
280
|
240
|
210
|
28
|
8-Φ23
|
200*
|
450
|
55
|
|
200
|
400
|
335
|
295
|
265
|
30
|
12-Φ23
|
240*
|
490
|
93
|
|
250
|
450
|
405
|
355
|
320
|
32
|
12-Φ25
|
240*
|
550
|
150
|
|
300
|
500
|
460
|
410
|
375
|
34
|
12-Φ25
|
320*
|
600
|
320
|
|
350
|
686
|
520
|
470
|
435
|
38
|
16-Φ25
|
320*
|
675
|
400
|
|
400
|
762
|
580
|
525
|
485
|
40
|
16-Φ30
|
360*
|
780
|
500
|
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)；
②法蘭襯氟球閥FQ41F46安裝使用說明書下載。
