  閥門系列  當前位置:閥門 >  閥門系列  > 球閥  > 電動球閥
更新時間:2024-3-29 11:35:15
電動螺紋三通球閥 產品名稱: 電動螺紋三通球閥
產品類別: 電動球閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

       上海枚耶閥門有限公司主要銷售【電動螺紋三通球閥Q91(4)5F】,是目前國內較大的《球閥》在線銷售服務商。公司集成優質的電動螺紋三通球閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量球閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
電動螺紋三通球閥Q91(4)5F原理作用:
       標準球芯有L型有三通雙口孔種,改變球芯與管道的相對角度,可以對三支管道流體實現不同的組合控制;T型孔道可起配比作用,適用于液體、氣體、蒸汽等介質的配比調節與控制。電動三通內螺紋球閥采用HR型、HQ型角行程電動執行機構,以AC220V、AC380V或DC24V電源電壓作動力,接受工業自動化儀表控制系統輸入的(4-20mA、或1-5VDC)電流信號或電壓信號,即可控制運轉,實現對工藝介質的比例調節或二位切換控制。
電動螺紋三通球閥Q91(4)5F性能特點:
       控制管道中的介質分流和合流。廣泛用于氣體、液體、蒸汽、油品等管道中。
電動螺紋三通球閥Q91(4)5F技術參數:
公稱通徑DN 10 15 20 25 32 40 50
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa
閥體形式 三段式分體式閥體
連接形式 螺紋式、焊接式
閥芯形式 "O"型球形閥芯
動作范圍 0~90°
泄露量Q 按GB/T4213-92,小于額定KV0.01% (軟密封:零泄漏)
基本誤差 ±1%
回差 ±1%
死區 ≤1%(可調)
可調范圍 250:1
配置執行機構 可配HQ、HR等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)

電源電壓 AC220/380V,50/60Hz
輸出力矩 50N·M~2000N·M
動作范圍 0~90° 0~360°
動作時間 15秒/30秒/60秒
保護裝置 過熱保護
環境溫度 -30°~60°
手動操作 同附帶手柄操作
限位 電氣、機械二重限位
防護等級 相當于IP-65
防爆等級 ExdII BT4;特殊要求可定制ExdII BT6
位置測量 可選裝開關或電位計
驅動電機 8W/E
進線接口 PE1/2〞進線線鎖
電動螺紋三通球閥Q91(4)5F部件材質:
連接方式 內螺紋連接 對焊連接
零件名稱 閥體閥蓋 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316)
球體、閥桿 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2
密封圈、填料 增強聚四氟乙烯、對位聚苯
適用工況 適用介質 水、蒸汽
、油品等
硝酸等腐
蝕性介質
醋酸等腐
蝕介質
水、蒸汽
、油品等
硝酸等腐
蝕性介質
醋酸等腐蝕介質
適用溫度 -29~180°C(增強聚四氟乙烯)、-29~300°C(對位聚苯)

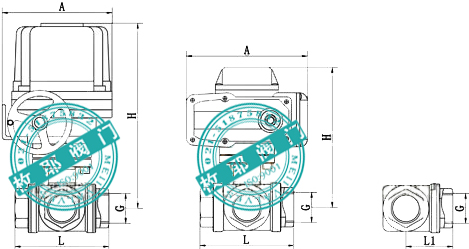

電動螺紋三通球閥Q91(4)5F外形尺寸:

通徑DN 英寸" 連接尺寸
mm inch (G) L L1 H(配HQ) H(配HR) A(配HQ) A(配HR)
10 3/8 60 30 260 130 265 161
15 1/2 72 36 265 130 265 161
20 3/4 85 42 280 135 265 161
25 1 91 46 290 139 265 161
32 11/4 110 55 310 158 265 197
40 11/2 122 61 340 165 265 197
50 2 145 72 360 202 265 197

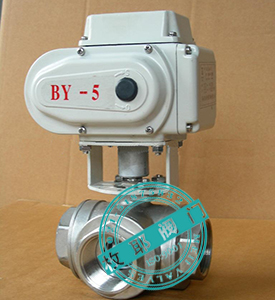

電動螺紋三通球閥Q91(4)5F產品實拍:

電動螺紋三通球閥Q91(4)5F檢測報告:
電動螺紋三通球閥Q91(4)5F使用說明:
       ①準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球);
       ②電動螺紋三通球閥Q91(4)5F安裝使用說明書下載。
電動螺紋三通球閥Q91(4)5F應用業績:
       華東制藥
