  閥門系列  當前位置:閥門 >  閥門系列  > 安全閥  > 全啟式安全閥
更新時間:2024-3-29 11:35:15
彈簧全啟式安全閥 產品名稱: 彈簧全啟式安全閥
產品類別: 全啟式安全閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【彈簧全啟式安全閥A42Y】,是目前國內較大的《安全閥》在線銷售服務商。公司集成優質的彈簧全啟式安全閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量安全閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
彈簧全啟式安全閥A42Y原理作用:
    安全閥是啟閉件受外力作用下處于常閉狀態,當設備或管道內的介質壓力升高超過規定值時,通過向系統外排放介質來防止介質壓力超過規定數值的閥門。安全閥主要用于鍋爐、壓力容器和管道上,控制壓力不超過規定值。安全閥按結構劃分主要有三大類:彈簧式、杠桿式、脈沖式。
    安全閥是承壓設備、容器和管線上的較佳超壓保護裝置,當介質壓力升高超過允許值時,安全閥自動開啟,繼而全量排放,防止壓力繼續升高,當壓力降低至規定值時,安全閥及時自動關閉。枚耶牌安全閥設計、制造、驗收技術標準符合GB/T 12243-2005的要求。
    封閉式安全閥的閥蓋是封閉的,利于防止灰塵和雜物侵入,防止有毒和易燃介質溢出;開放式安全閥由于閥蓋敞開,利于降低彈簧腔室的溫度,主要用于蒸汽介質管道及容器;帶散熱器安全閥主要適用于介質溫度超過350℃的工況。
    帶扳手彈簧式安全閥當介質壓力達到開啟壓力的75%以上時,能利用扳手作手動開啟。
    全啟式安全閥開啟高度≥1/4流道直徑,排放量大,微啟式安全閥開啟高度為1/20-1/40流道直徑。
安全閥的選型原則
    ①蒸汽鍋爐安全閥,一般選用敞開全啟式彈簧安全閥0490系列;
    ②液體介質用安全閥,一般選用微啟式彈簧安全閥0485系列;
    ③空氣或其他氣體介質用安全閥,一般選用封閉全啟式彈簧安全閥;
    ④液化石油氣汽車槽車或液化石油氣鐵路罐車用安全閥,一般選用全啟式內裝安全閥;
    ⑤采油井出口用安全閥,一般選用先導式安全閥;
    ⑥蒸汽發電設備的高壓旁路安全閥,一般選用具有安全和控制雙重功能的先導式安全閥;
    ⑦若要求對安全閥做定期開啟試驗時,應選用帶提升扳手的安全閥。當介質壓力達到開啟壓力的75%以上時,可利用提升扳手將閥瓣從閥座上略為提起,以檢查安全閥開啟的靈活性;
    ⑧若介質溫度較高時,為了降低彈簧腔室的溫度,一般當封閉式安全閥使用溫度超過300℃及敞開式安全閥使用溫度超過350℃時,應選用帶散熱器的安全閥;
    ⑨若安全閥出口背壓是變動的,其變化量超過開啟壓力的10%時,應選用波紋管安全閥;
    ⑩若介質具有腐蝕性時,應選用波紋管安全閥,防止重要零件因受介質腐蝕而失效。
彈簧全啟式安全閥A42Y性能特點:
    A42Y-C型適用于工作溫度≤300℃空氣、石油氣、液體等介質的設備和管路上。A42Y-P型及A42Y-R型適用于工作溫度≤200℃有腐蝕性的介質的設備和管路上,作為超壓保護裝置。
彈簧全啟式安全閥A42Y技術參數:
    公稱通徑:DN15-DN400;公稱壓力:1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa、10Mpa、16Mpa、32Mpa
安全閥整定壓力分級表
公稱壓力 整定壓力分級(Mpa)
1.6Mpa 0.06-0.1 0.1-0.16 0.16-0.25 0.25-0.4 0.4-0.6 0.6-0.8 0.8-1.0 1.0-1.3 1.3-1.6
2.5Mpa >1.3-1.6 >1.6-2.0 >2.0-2.5
4.0Mpa >1.3-1.6 >1.6-2.0 >2.0-2.5 >2.5-3.2 >3.2-4.0
6.4Mpa >2.5-3.2 >3.2-4.0 >4.0-5.0 >5.0-6.4
10.0Mpa >4.0-5.0 >5.0-6.4 >6.4-8.0 >8.0-10
16.0Mpa >10-13 >13-16
32.0Mpa >16-19 >19-22 >22-25 >25-29 >29-32
彈簧全啟式安全閥A42Y部件材質:
序號 零件名稱 A42Y-C A42Y-P A41Y-R
材料屬性 材料屬性 材料屬性
1 閥座 2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 調節圈 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 反沖盤 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 閥瓣 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 導向套 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
7 閥蓋 ZG230-450 ZG230-450 ZG230-450
8 彈簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
9 閥桿 2Cr13 1Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti
10 調整螺桿 45# 2Cr13 2Cr13
  閥帽 ZG200-400 ZG200-400 ZG200-400
  密封面材料 "Y"型堆焊Co基硬質合金

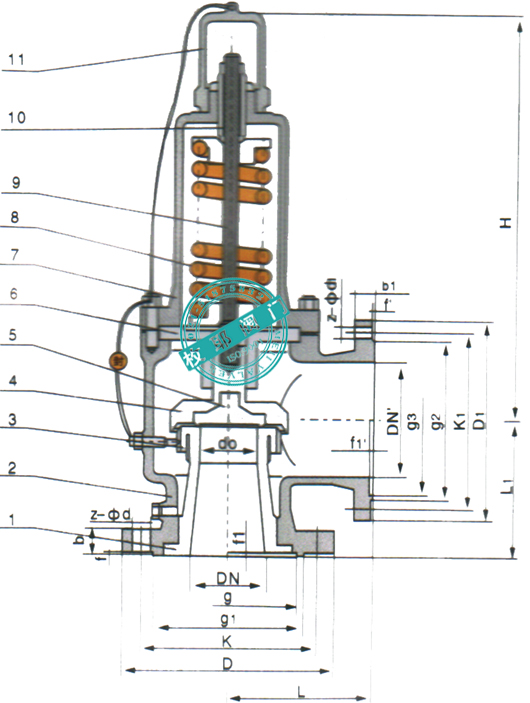

彈簧全啟式安全閥A42Y外形尺寸:

型號 通徑 L L1 H z-Φd
A42Y-16C 20 110 95 378 4-14
25 110 95 378 4-14
32 115 100 378 4-18
40 120 110 406 4-18
50 135 120 450 4-18
65 160 140 520 4-18
80 170 135 525 8-18
100 195 175 690 8-18
125 210 190 780 8-18
150 255 230 838 8-23
200 300 260 992 12-23
250 350 320 1266 12-26
300 370 350 1283 12-26
350 500 450 1520 16-26
400 500 450 1530 16-30
如需其它壓力尺寸,敬請來電咨詢。

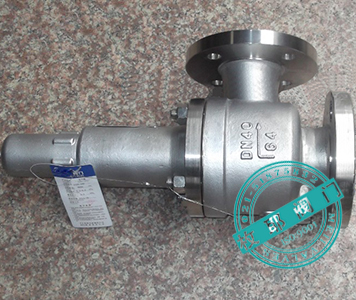

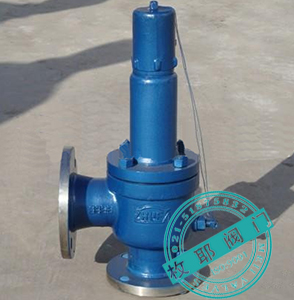

彈簧全啟式安全閥A42Y產品實拍:

彈簧全啟式安全閥A42Y檢測報告:
彈簧全啟式安全閥A42Y使用說明:
    ①所有的安全閥都應垂直安裝;
    ②安全閥下端應加裝關斷閥,便于安全閥檢修;
    ③安全閥出口處應無阻力,避免產生受壓現象;
    ④安全閥在安裝前應專門測試,并檢查其官密封性;
    ⑤安裝位置、高度、進出口方向必須符合設計要求,注意介質流動的方向應與閥體所標箭頭方向一致,連接應牢固緊密;
    ⑥使用者在將安全閥安裝到被保護設備上之前或者在安裝之前,必須在安裝現場重新進行調整,以確保安全閥的整定壓力值符合要求;
    ⑦安全閥調整完畢,應加以鉛封,以防止隨便改變已調整好的狀況。當對安全閥進行整修時,在拆卸閥門之前應記下調整螺桿和調節圈的位置,以便于修整后的調整工作。重新調整后應再次加以鉛封;
    ⑧彈簧全啟式安全閥A42Y安裝使用說明書下載。

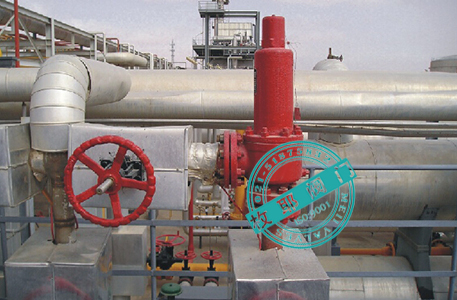

彈簧全啟式安全閥A42Y應用業績:
