產品名稱： |
帶扳手彈簧全啟式安全閥 |
| 產品類別： |
全啟式安全閥
|
| 聯系電話： |
021-51875832
|
| 聯系傳真： |
021-51870287 |
| 聯系手機： |
189 1688 8167 |
| 企業郵箱： |
tooezg@126.com |
上海枚耶閥門有限公司主要銷售【帶扳手彈簧全啟式安全閥A48Y,A44Y】，是目前國內較大的《安全閥》在線銷售服務商。公司集成優質的帶扳手彈簧全啟式安全閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量安全閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
|
帶扳手彈簧全啟式安全閥A48Y,A44Y原理作用：
|
安全閥是啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高超過規定值時，通過向系統外排放介質來防止介質壓力超過規定數值的閥門。安全閥主要用于鍋爐、壓力容器和管道上，控制壓力不超過規定值。安全閥按結構劃分主要有三大類：彈簧式、杠桿式、脈沖式。
安全閥是承壓設備、容器和管線上的較佳超壓保護裝置，當介質壓力升高超過允許值時，安全閥自動開啟，繼而全量排放，防止壓力繼續升高，當壓力降低至規定值時，安全閥及時自動關閉。枚耶牌安全閥設計、制造、驗收技術標準符合GB/T 12243-2005的要求。
封閉式安全閥的閥蓋是封閉的，利于防止灰塵和雜物侵入，防止有毒和易燃介質溢出；開放式安全閥由于閥蓋敞開，利于降低彈簧腔室的溫度，主要用于蒸汽介質管道及容器；帶散熱器安全閥主要適用于介質溫度超過350℃的工況。
帶扳手彈簧式安全閥當介質壓力達到開啟壓力的75%以上時，能利用扳手作手動開啟。
全啟式安全閥開啟高度≥1/4流道直徑，排放量大，微啟式安全閥開啟高度為1/20-1/40流道直徑。
安全閥的選型原則：
①蒸汽鍋爐安全閥，一般選用敞開全啟式彈簧安全閥0490系列；
②液體介質用安全閥，一般選用微啟式彈簧安全閥0485系列；
③空氣或其他氣體介質用安全閥，一般選用封閉全啟式彈簧安全閥；
④液化石油氣汽車槽車或液化石油氣鐵路罐車用安全閥，一般選用全啟式內裝安全閥；
⑤采油井出口用安全閥，一般選用先導式安全閥；
⑥蒸汽發電設備的高壓旁路安全閥，一般選用具有安全和控制雙重功能的先導式安全閥；
⑦若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥。當介質壓力達到開啟壓力的75%以上時，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性；
⑧若介質溫度較高時，為了降低彈簧腔室的溫度，一般當封閉式安全閥使用溫度超過300℃及敞開式安全閥使用溫度超過350℃時，應選用帶散熱器的安全閥；
⑨若安全閥出口背壓是變動的，其變化量超過開啟壓力的10%時，應選用波紋管安全閥；
⑩若介質具有腐蝕性時，應選用波紋管安全閥，防止重要零件因受介質腐蝕而失效。
|
帶扳手彈簧全啟式安全閥A48Y,A44Y性能特點：
|
A48Y適用于工作溫度≤350℃的蒸汽、空氣等介質的設備和管路上。A44Y適用于工作溫度≤300℃的空氣、石油等介質的設備和管路上，作為超壓保護裝置。
|
帶扳手彈簧全啟式安全閥A48Y,A44Y技術參數：
|
公稱通徑：DN20-DN500；公稱壓力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa、10Mpa、16Mpa、32Mpa
安全閥整定壓力分級表：
|
公稱壓力
|
整定壓力分級（Mpa）
|
|
1.6Mpa
|
0.06-0.1
|
0.1-0.16
|
0.16-0.25
|
0.25-0.4
|
0.4-0.6
|
0.6-0.8
|
0.8-1.0
|
1.0-1.3
|
1.3-1.6
|
|
2.5Mpa
|
＞1.3-1.6
|
＞1.6-2.0
|
＞2.0-2.5
|
|
|
|
|
|
|
|
4.0Mpa
|
＞1.3-1.6
|
＞1.6-2.0
|
＞2.0-2.5
|
＞2.5-3.2
|
＞3.2-4.0
|
|
|
|
|
|
6.4Mpa
|
＞2.5-3.2
|
＞3.2-4.0
|
＞4.0-5.0
|
＞5.0-6.4
|
|
|
|
|
|
|
10.0Mpa
|
＞4.0-5.0
|
＞5.0-6.4
|
＞6.4-8.0
|
＞8.0-10
|
|
|
|
|
|
|
16.0Mpa
|
＞10-13
|
＞13-16
|
|
|
|
|
|
|
|
|
32.0Mpa
|
＞16-19
|
＞19-22
|
＞22-25
|
＞25-29
|
＞29-32
|
|
|
|
|
|
帶扳手彈簧全啟式安全閥A48Y,A44Y部件材質：
|
|
序號
|
零件名稱
|
A48Y-C,A44Y-C
|
A44Y-P
|
A41Y-R
|
|
材料屬性
|
材料屬性
|
材料屬性
|
|
1
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8M
|
|
2
|
閥座
|
2Cr13
|
1Cr18Ni9Ti
|
316
|
|
3
|
調節圈
|
ZG2Cr13
|
ZG1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
4
|
反沖盤
|
ZG2Cr13
|
ZG1Cr18Ni9Ti
|
316
|
|
5
|
閥瓣
|
2Cr13
|
1Cr18Ni9Ti
|
316
|
|
6
|
導向套
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
7
|
閥蓋
|
ZG230-450
|
ZG230-450
|
ZG230-450
|
|
8
|
彈簧
|
50CrVA
|
50CrVA包覆氟塑料
|
50CrVA包覆氟塑料
|
|
9
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
10
|
扳手
|
ZG200-400
|
ZG200-400
|
ZG200-400
|
|
11
|
調整螺桿
|
45#
|
2Cr13
|
2Cr13
|
|
12
|
閥帽
|
ZG200-400
|
ZG200-400
|
316
|
|
|
密封面材料
|
"Y"型堆焊Co基硬質合金
|
|

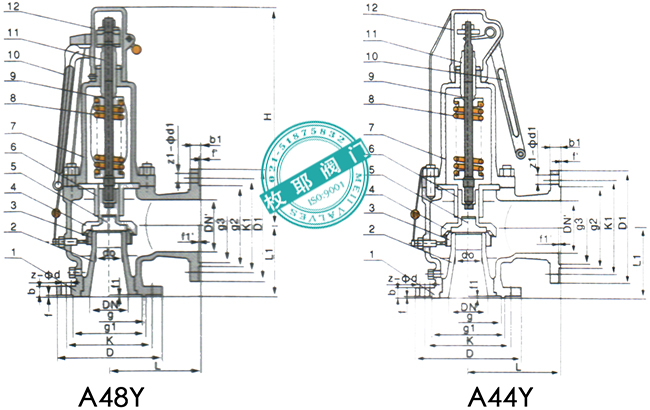

帶扳手彈簧全啟式安全閥A48Y,A44Y外形尺寸：
|
|
型號
|
通徑
|
L
|
L1
|
H
|
z-Φd
|
|
A48Y-16C,A44Y-16C
|
20
|
110
|
95
|
411
|
4-14
|
|
25
|
110
|
95
|
411
|
4-14
|
|
32
|
115
|
100
|
411
|
4-18
|
|
40
|
120
|
110
|
472
|
4-18
|
|
50
|
135
|
120
|
532
|
4-18
|
|
65
|
160
|
140
|
556
|
4-18
|
|
80
|
170
|
135
|
561
|
8-18
|
|
100
|
195
|
175
|
667
|
8-18
|
|
125
|
210
|
190
|
857
|
8-18
|
|
150
|
255
|
230
|
915
|
8-23
|
|
200
|
300
|
260
|
1073
|
12-23
|
|
250
|
350
|
320
|
1307
|
12-26
|
|
300
|
370
|
350
|
1233
|
12-26
|
|
350
|
500
|
450
|
1711
|
16-26
|
|
400
|
500
|
450
|
1780
|
16-30
|
如需其它壓力尺寸，敬請來電咨詢。
|

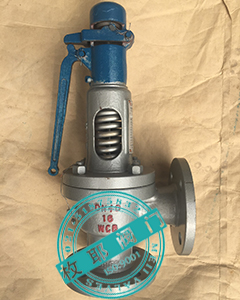

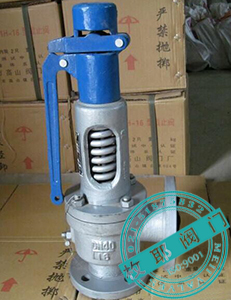

帶扳手彈簧全啟式安全閥A48Y,A44Y產品實拍：
|

|
帶扳手彈簧全啟式安全閥A48Y,A44Y檢測報告：
|
|
帶扳手彈簧全啟式安全閥A48Y,A44Y使用說明：
|
①所有的安全閥都應垂直安裝；
②安全閥下端應加裝關斷閥，便于安全閥檢修；
③安全閥出口處應無阻力，避免產生受壓現象；
④安全閥在安裝前應專門測試，并檢查其官密封性；
⑤安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密；
⑥使用者在將安全閥安裝到被保護設備上之前或者在安裝之前，必須在安裝現場重新進行調整，以確保安全閥的整定壓力值符合要求；
⑦安全閥調整完畢，應加以鉛封，以防止隨便改變已調整好的狀況。當對安全閥進行整修時，在拆卸閥門之前應記下調整螺桿和調節圈的位置，以便于修整后的調整工作。重新調整后應再次加以鉛封；
⑧帶扳手彈簧全啟式安全閥A48Y,A44Y安裝使用說明書下載。
|

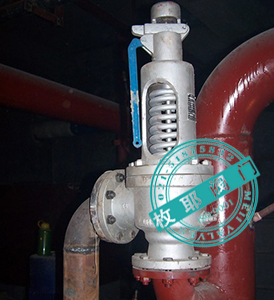

帶扳手彈簧全啟式安全閥A48Y,A44Y應用業績：
|
①用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：
a、閥門名稱及型號（如：帶扳手彈簧全啟式安全閥）
b、閥門公稱通徑DN
c、閥門公稱壓力Mpa
d、閥門介質溫度℃
e、閥門連接方式（螺紋、法蘭、對夾等）
f、閥門傳動方式（手動、蝸輪、電動、氣動等）
g、閥體材質或部件材質（塑料、黃銅、鑄鐵、碳鋼、不銹鋼等）
h、閥門設計標準（國標GB、美標ANSI、德標DIN、日本JIS等）
i、閥門Kv/Cv值（此項針對于調節閥系列）
j、其它未列說明且用戶覺得必要的參數
②我司根據用戶提供的參數，選出相對應的閥門產品，并報以最優惠的價格及交貨周期。
③經雙方一致確認無誤的情況下擬定合同文件。
④貨到工地現場安裝調試運行后，我司提供相應的售后服務。
