  閥門系列  當前位置:閥門 >  閥門系列  > 止回閥  > 升降式止回閥
更新時間:2024-3-29 11:35:15
不銹鋼升降式止回閥 產品名稱: 不銹鋼升降式止回閥
產品類別: 升降式止回閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【不銹鋼升降式止回閥H41W】,是目前國內較大的《止回閥》在線銷售服務商。公司集成優質的不銹鋼升降式止回閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量止回閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
不銹鋼升降式止回閥H41W原理作用:
    止回閥的啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型,通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上流動,旋啟式止回閥安裝位置不受限制,通常安裝于水平管路,但也可以安裝于垂直管路或傾料管路上。注意:止回閥只允許介質向一個方向流動,應特別注意介質流動方向,應使介質正常流動方向與閥體上指示的箭頭方向相一致,否則就會截斷介質的正常流動。
    H41W不銹鋼升降式止回閥是能自動阻止流體倒流的閥門,止回閥的閥瓣在流體壓力作用下開啟,流體從進口側流向出口側;當進口側壓力低于出口側時,閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。專用于控制腐蝕性或強腐蝕性介質,閥體內腔表面覆有可供選擇的各種氟塑料,具有強度高、耐腐蝕性能好的特點,適用于不同工作溫度和流體管路,防止各類管路或設備上的介質逆流的單向閥。升降式止回閥只能安裝在水平管道上。
不銹鋼升降式止回閥H41W性能特點:
    產品嚴格按GB12235標準設計制造,閥瓣沿著中心定位作升降運動,襯套采用耐磨性能好,摩擦系數小的特殊材料制作,動作靈活可靠,密封性能優良。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
不銹鋼升降式止回閥H41W技術參數:
公稱通徑 公稱壓力 適用溫度 適用介質
DN15-DN500 1.0Mpa-6.4Mpa -30℃-425℃ 水、氣、油
設計與制造 GB/T12235
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
不銹鋼升降式止回閥H41W部件材質:
閥體 閥蓋 閥瓣 閥座
不銹鋼 不銹鋼 不銹鋼 不銹鋼

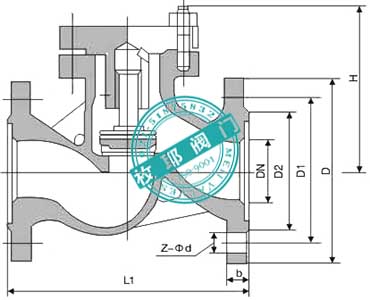

不銹鋼升降式止回閥H41W外形尺寸:

公稱通徑 主要外形尺寸和連接尺寸
L D D1 D2 b Z-d H
15 130 95 65 45 14 4-14 77
20 150 105 75 55 14 4-14 77
25 160 115 85 65 14 4-14 80
32 180 135 100 75 16 4-18 85
40 200 145 110 85 16 4-18 95
50 230 160 125 100 16 4-18 105
65 290 180 145 120 18 4-18 120
80 310 195 160 135 20 8-18 130
100 350 215 180 155 20 8-18 140
125 400 245 210 185 22 8-18 155
150 480 280 240 210 24 8-23 180
200 600 335 295 265 26 12-23 215
250 730 405 355 320 30 12-25 260
300 850 460 410 375 34 12-25 315

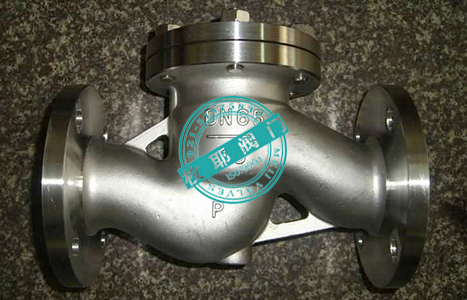

不銹鋼升降式止回閥H41W產品實拍:

不銹鋼升降式止回閥H41W檢測報告:
不銹鋼升降式止回閥H41W使用說明:
    ①準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質;
    ②為保證閥門的正常使用,盡可能在管路進口處安裝過濾器,避免雜質卡在閥瓣,導致閥門不止回;
    ③不銹鋼升降式止回閥H41W安裝使用說明書下載。
不銹鋼升降式止回閥H41W應用業績:
    蕭山污水處理廠
