  閥門系列  當前位置:閥門 >  閥門系列  > 止回閥  > 立式止回閥
更新時間:2024-3-29 11:35:15
鑄鋼立式止回閥 產品名稱: 鑄鋼立式止回閥
產品類別: 立式止回閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【鑄鋼立式止回閥H42H】,是目前國內較大的《止回閥》在線銷售服務商。公司集成優質的鑄鋼立式止回閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量止回閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
鑄鋼立式止回閥H42H原理作用:
    止回閥的啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型,通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上流動,旋啟式止回閥安裝位置不受限制,通常安裝于水平管路,但也可以安裝于垂直管路或傾料管路上。注意:止回閥只允許介質向一個方向流動,應特別注意介質流動方向,應使介質正常流動方向與閥體上指示的箭頭方向相一致,否則就會截?cái)嘟橘|(zhì)的正常流動。
    H42H鑄鋼立式止回閥由于管線中進口端介質的壓力作用,而克服彈簧阻力使閥門開啟或關閉;當進口端介質壓力低于出口端時,彈簧將閥芯推向閥座而使閥門關閉,阻止介質逆流,故起止回作用。立式止回閥廣泛使用于化工、液化石油氣、流體等行業。
鑄鋼立式止回閥H42H性能特點:
    ①密封副配對先進合理,閥瓣、閥座密封面采用鐵基合金或司太立(Stellite)鈷基硬質合金堆焊面成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好,使用壽命長;
    ②產品按國家標準GB/T12235設計制造;
    ③可采用各種配管法蘭標準及法蘭密封型式,滿足各種工程需要及用戶要求;
    ④閥體材料品種齊全,墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。
鑄鋼立式止回閥H42H技術參數:
技術參數 壓力等級
16 20 25 32 35 40 45 50 60 70
工作壓力 ≤16 ≤20 ≤25 ≤32 ≤35 ≤40 ≤45 ≤50 ≤60 ≤70
試驗壓力 強度 24 30 37.5 48 52.5 60 67.5 75 90 105
密封 17.6 22 27.5 35.2 38.5 44 49.5 55 66 77
介質 水、油等
鑄鋼立式止回閥H42H部件材質:
閥體 閥蓋 閥瓣 閥桿
碳鋼 碳鋼 碳鋼 2Cr13
鑄鋼立式止回閥H42H外形尺寸:

口徑 DN 15 20 25 32 40 50 65 80 100 125 150 200
H mm 105 105 105 150 160 170 180 200 210 275 300 380
D mm 95 105 115 135 145 160 180 195 215 245 280 335
重量 kg - - - - - 7.9 11 12 19.5 36 47 65

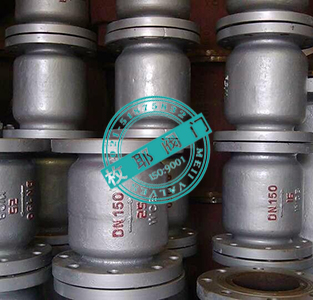

鑄鋼立式止回閥H42H產品實拍:

鑄鋼立式止回閥H42H檢測報告:
鑄鋼立式止回閥H42H使用說明:
    ①準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質;
    ②為保證閥門的正常使用,盡可能在管路進口處安裝過濾器,避免雜質卡在閥瓣,導致閥門不止回;
    ③鑄鋼立式止回閥H42H安裝使用說明書下載。
鑄鋼立式止回閥H42H應用業績:
    上海靜安小區
