  閥門系列  當前位置:閥門 >  閥門系列  > 電磁閥  > 低溫電磁閥
更新時間:2024-3-29 11:35:15
螺紋低溫電磁閥 產品名稱: 螺紋低溫電磁閥
產品類別: 低溫電磁閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【螺紋低溫電磁閥ZCLD】,是目前國內較大的《電磁閥》在線銷售服務商。公司集成優質的螺紋低溫電磁閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量電磁閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
螺紋低溫電磁閥ZCLD原理作用:
    電磁閥是由電磁線圈和磁芯組成,是包含一個或幾個孔的閥體。當線圈通電或斷電時,磁芯的運轉將導致流體通過閥體或被切斷,以達到改變流體方向的目的。按功能分類:水用電磁閥、蒸汽電磁閥、制冷電磁閥、低溫電磁閥、燃氣電磁閥、消防電磁閥、氨用電磁閥、氣體電磁閥、液體電磁閥、微型電磁閥、脈沖電磁閥、液壓電磁閥 常開電磁閥、油用電磁閥、直流電磁閥、高壓電磁閥、防爆電磁閥。
    直動式電磁閥:有常閉型和常開型二種。常閉型斷電時呈關閉狀態,當線圈通電時產生電磁力,使動鐵芯克服彈簧力同靜鐵芯吸合著界開啟閥,介質呈通路;當線圈斷電時電磁力消失,動鐵芯在彈簧力的作用下復位,直接關閉窗口,介質不通,結構簡單,動作可靠,在零壓差和微真空下正常工作。常開型正好相反。如小于Φ6流量通經的電磁閥。
    分步直動式電磁閥:該閥采用一次開閥和二次開閥連在一體,主閥和導閥分步使電磁力和壓差直接開啟主閥口。當線圈通電時,產生電磁力使動鐵芯和靜鐵芯吸合,導閥口開啟而導閥口設在主閥口上,且動鐵芯與主閥芯連在一起,此時主閥上腔的壓力通過導砝口卸荷,在壓力差和電磁力的同時作用下使主閥芯向上運動,開啟閥介質流通。當線圈斷電時電磁力消失,此時動鐵芯在自重和彈簧力的作用下關閉導閥孔,此時介質在平衡孔中進入主閥芯上腔,使上腔壓力升高,此時在彈簧復位和壓力的作用下關閉主閥,介質斷流。結構合理,動作可靠,在零壓差時工作也可靠。
    間接先導式電磁閥:該系列電磁閥和主閥芯聯系著形成通道組合而成;常閉型在未通電時,呈關閉狀態。當線圈通電時,產生的磁力使動鐵芯和靜鐵芯吸合,導閥口打開,介質流向出口,此時主閥芯上腔壓力減少,低于進口側的壓力,形成壓差克服彈簧阻力而隨之向上運動,達到開啟主閥口的目的,介質流通。當線圈斷電時,磁力消失,動鐵芯在彈簧力作用下復位關閉先導口,此時介質從平衡孔流入,主閥鋅上腔壓力增大,并在彈簧力的作用下向下運動,關閉閥口。常開式原理正好相反。
電磁閥的選型常識
    ①爆炸性環境必須選用相應的防爆電磁閥;
    ②電磁閥一般不防水,在條件不允許時請請選用防水型;
    ③動作時間很短頻率較高時一般選取直動式,大口徑選用快速系列;
    ④有腐蝕性液體的應選用全不銹鋼型,強腐蝕性流體宜選用塑料王(SLF)電磁閥;
    ⑤電磁閥分為常閉和常開二種,一般選用常閉型,通電打開,斷電關閉;但在開啟時間很長關閉時間很短時要選用常開型;
    ⑥工作壓差,管路較高壓差在小于0.04MPa時應選用如2W、ZQDF、DFA系列等直動式和分步直動式,較低工作壓差大于0.04MPa時可選用先導式(壓差式)電磁閥。
螺紋低溫電磁閥ZCLD性能特點:
    液氮、液氨、低溫制冷劑、二氧化碳等設備配套及相關行業自動控制的首選產品。廣泛應用于核工業、航天工業、軍工、船舶、石油化工、電力裝備、食品機械等自控系統中。
    ①分步直動活塞式工作方式,設計精美;
    ②密封件采用特種耐低溫材料,較低溫度可達-196度;
    ③采用特種耐低溫材料,活塞結構,經久耐磨,較高壓力可達到4.0Mpa。
螺紋低溫電磁閥ZCLD技術參數:
操作方式 常開 通電關閉,斷電打開
常閉 通電打開,斷電關閉
使用電壓 AC220V;DC24V
電壓偏差 允許波動±10%
介質溫度 -196℃~-29℃
電氣連接 接線盒電纜插座,防護等級IP56
特殊選配 防爆電磁閥
螺紋低溫電磁閥ZCLD部件材質:
    閥體:低溫鋼、不銹鋼
    密封:金屬硬密封、特殊耐低溫材料

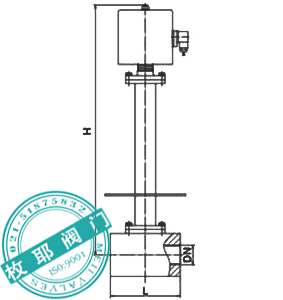

螺紋低溫電磁閥ZCLD外形尺寸:

DN PN1.6/PN2.5 PN4.0
H L H L
3 183 80 206 80
6 183 80 206 80
8 183 80 206 80
10 183 80 206 80
15 214 90 2369 90
20 227 100 249 100
25 261 120 298 120
32 275 140 312 140
40 330 170 383 170
50 350 200 404 200

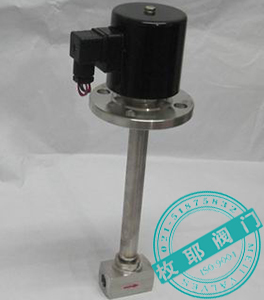

螺紋低溫電磁閥ZCLD產品實拍:

螺紋低溫電磁閥ZCLD檢測報告:
螺紋低溫電磁閥ZCLD使用說明:
    ①電磁閥安裝前應清洗管道,確保無雜質,閥前應裝過濾器;
    ②電磁閥安裝時,閥體的箭頭方向應與管道介質的流向一致;
    ③電磁閥的較佳安裝方式是垂直于水平管道,電磁線圈向上;
    ④電磁閥發生故障或清洗時,為保證系統繼續運行,應安裝旁路裝置;
    ⑤螺紋低溫電磁閥ZCLD安裝使用說明書下載。
螺紋低溫電磁閥ZCLD應用業績:
    金冠中國食品有限公司
