上海枚耶閥門有限公司主要銷售【電動直通單座調節閥ZAZP】，是目前國內較大的《調節閥》在線銷售服務商。公司集成優質的電動直通單座調節閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量調節閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

電動直通單座調節閥ZAZP原理作用：

    調節閥又名控制閥，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。按配執行機構使用的動力可分為：氣動調節閥，電動直通單座調節閥，液動調節閥，自力式調節閥；按功能和特性分為：線性特性，等百分比特性，拋物線特性；按行程特點可分為：直行程，角行程。調節閥的閥體種類很多，常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。流通能力Cv值(1Cv=1.167Kv)是調節閥選型的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示，單位為t/h。
    電動直通單座調節閥是DKZ型電動單元組合儀表中的執行機構，它接受統一的標準信號0-10mA(D、C)，4-20mA(D、C)經伺服放大器放大，使點擊帶動減速器運行而產生軸向推力，使閥芯作相應移動，從而達到對壓力、流量、溫度、液位等工藝參數的調節。
    ZAZP電動直通單座調節閥是DKZ型電動單元組合儀表中的執行單元，電動調節閥是生產過程自動調節系統中的重要環節之一，它以AC220V電源電壓為動作力，接受統一標準信號0~10mADC或4~20mADC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開度位移，從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控制。廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。

電動直通單座調節閥ZAZP性能特點：

    ZAZP電動調節閥具有動作靈敏、能源取用方便、信號傳輸迅速等特點，廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。

電動直通單座調節閥ZAZP技術參數：

    公稱通徑：DN20-DN200

公稱通徑DN(mm)	20	25	32	40	50	65	80	100	125	150	200
閥座直徑	20	26	32	40	50	66	80	100	125	150	200
額定流量系數Kv	5	8	12	20	32	50	80	120	200	280	450
流量特性	直線；等百分比
公稱壓力PN	1.6Mpa；4.0Mpa；6.4Mpa
行程L(mm)	10	16		25		40			60
全程時間	8s	12.5s		20s		32s			37s
作用方式	電開式（K）；電關式（B）
輸入信號	0-10mA；4-20mA DC
供電電源	220V；50-60Hz

美國ANSI B16.104-1976調節閥的泄漏量標準

泄漏等級	較大允許泄漏量				試驗介質	試驗壓力
Ⅱ	0.5%額定Cv				10℃~52℃的空氣或水	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
Ⅲ	0.1%額定Cv				10℃~52℃的空氣或水	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
Ⅳ	0.01%額定Cv				10℃~52℃的空氣或水	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
Ⅴ	每英寸公稱通徑和每磅/英寸2壓差時，允許有0.0005ml/min的漏水				10℃~52℃的水	較大工作壓差ΔP
Ⅵ	閥門公稱通徑		ml/min	氣泡數/min	10℃~52℃的空氣或氮?dú)?/span>	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
	in	mm
	1	25	0.15	1
	1.5	38	0.30	2
	2	51	0.45	3
	2.5	64	0.60	4
	3	76	0.90	6
	4	102	1.70	11
	6	152	4.00	27
	8	203	6.75	45

GB/T4213-92調節閥的泄漏量標準

泄漏等級	較大允許泄漏量			試驗介質、壓力和程序
Ⅰ	-			由制造廠與用戶商定（一般由設計保證）
Ⅱ	0.5%×閥額定容量，L/h			1、試驗介質為5℃~40℃的清潔氣體（空氣或氮?dú)猓┗蛞后w（水或煤氣）。     2、試驗壓力A程序?yàn)椋寒?dāng)閥的允許壓差＞350KPa時，試驗壓力均按350KPa做，＜350KPa時按允許壓力差做。B程序按閥的較大工作壓差做。試驗信號壓力應確保閥處于關閉狀態。     3、在A(yíng)程序時，氣開閥執行機構信號壓力為零；氣關閥執行機構信號壓力為輸入信號上限值加20KPa；兩位式閥執行機構信號壓力應為設計規定值。     4、在B程序時，執行機構信號壓力均為設計規定值。試驗介質應按規定流向加入閥內，閥出口可直接通大氣或連接出口通大氣的低壓頭損失的測量裝置，當確認閥前和下游各連接管完全充滿介質后方可測取泄漏量。     5、每分鐘氣泡數是用外徑6mm、壁厚1mm的管子垂直浸入水下5-10mm深度的條件下測得的，管端表面應光滑，無倒角和毛刺。
Ⅲ	0.1%×閥額定容量，L/h
Ⅳ	0.01%×閥額定容量，L/h
Ⅳ-S 1	0.05%×閥額定容量，L/h
Ⅴ	1.8×10的負三次方Δp.d，L/h
Ⅵ	3×10的負三次方Δp×下表中，L/h
	閥座直徑	允許泄漏量
		ml/min	氣泡數/min
	25	0.15	1
	40	0.30	2
	50	0.45	3
	65	0.60	4
	80	0.90	6
	100	1.70	11
	150	4.00	27
	200	6.75	45
	250	11.10	-
	300	16.00	-
	350	21.60	-
	400	28.40	-

電動直通單座調節閥ZAZP部件材質：

閥體材料	材料牌號	公稱壓力	適用溫度范圍
			常溫型	熱片型
鑄鋼	ZG230-450	4.0Mpa；6.4Mpa	-40℃~250℃	-40℃~450℃
鑄不銹鋼	ZG1Cr18Ni9Ti	4.0Mpa；6.4Mpa	-40℃~250℃	-60℃~450℃

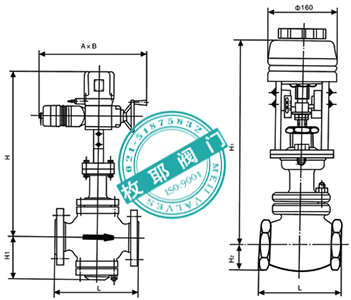

電動直通單座調節閥ZAZP外形尺寸：

公稱通徑	A×B	L			H1		H2
		PN16	PN40	PN64	常溫型	熱片型
20	230×460	180	190	190	653	804	63
25		185	190	200	665	816	99
32		200	210	210	671	822	105
40		220	230	235	683	834	116
50	230×530	250	255	265	698	849	131
65		275	285	295	789	949	165
80		300	310	320	792	952	173
100		350	355	370	796	956	177
125	260×630	410	425	440	847	1062	225
150		450	460	475	855	1070	233
200		550	560	570	894	1109	272

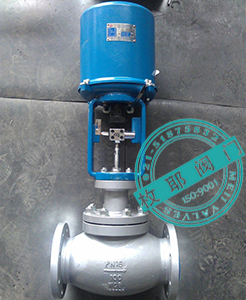

電動直通單座調節閥ZAZP產品實拍：

電動直通單座調節閥ZAZP檢測報告：

電動直通單座調節閥ZAZP使用說明：

    ①必按照閥體上流動方向的箭頭安裝調節閥；
    ②初次安裝應先沖洗管道后裝調節閥，閥前應安裝過濾器；
    ③閥體要避免因前后配管或調和的法蘭嚴重不同軸而受到過大的應力；
    ④閥較好正立垂直安裝在管道上，閥自重較大和有震動場合應加支承架；
    ⑤電動直通單座調節閥ZAZP安裝使用說明書下載。

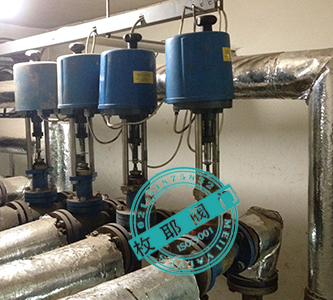

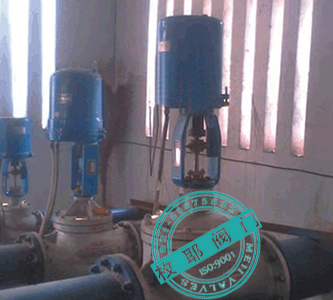

電動直通單座調節閥ZAZP應用業績：
