  閥門系列  當前位置:閥門 >  閥門系列  > 過濾器  > 銅制過濾器
更新時間:2024-3-29 11:35:15
法蘭銅過濾器 產品名稱: 法蘭銅過濾器
產品類別: 銅制過濾器
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【法蘭銅過濾器GL41P】,是目前國內較大的《過濾器》在線銷售服務商。公司集成優質的法蘭銅過濾器生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量過濾器現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
法蘭銅過濾器GL41P原理作用:
    過濾器是輸送介質的管道系列不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端,用來消除介質中的雜質,以保護閥門及設備的正常使用。該法蘭式Y(jié)型過濾器具有結構先進,阻力小,排污方便等特點。法蘭式Y(jié)型過濾器適用介質可為水,油、氣?砂从脩粢笾谱鳛V網,其外型基本相同(Y型),內部件全部采用不銹鋼,堅固耐用。當需要清洗時,只要將可拆卸的濾筒取出,去除濾出的雜質后,重新裝入即可,使用維護方便。
    過濾精度可由濾網的大小來控制,過濾面積可定做。Y型過濾器一般通水網為18-30目/cm2,通氣網為40-100目/cm2,通油網為100-300目/cm2。過濾器會產生阻力損失,水用過濾器在一般計算額定流速下,壓力損失為0.52~1.2kpa。
法蘭銅過濾器GL41P性能特點:
    ①結構簡單,可靠性強;
    ②拆裝方便,易清洗、維護;
    ③濾網規格多,滿足不同場合過濾要求。
法蘭銅過濾器GL41P技術參數:
公稱通徑 DN15-DN100 公稱壓力 1.6Mpa
適用溫度 -30℃~180℃ 適用介質 水、油品、蒸汽
不銹鋼絲網的技術特性
孔目數目(英寸) 絲徑 可攔截的粒徑(μm) 有效面積(%) 孔目數目(英寸) 絲徑 可攔截的粒徑(μm) 有效面積(%)
10 0.508 2032 64 30 0.234 614 53
12 0.457 1660 61 32 0.234 560 50
14 0.376 1438 63 36 0.234 472 46
16 0.315 1279 65 38 0.213 455 46
18 0.315 1096 61 40 0.193 442 49
20 0.315 955 57 50 0.152 356 50
22 0.273 882 59 60 0.122 301 51
24 0.273 785 56 80 0.102 216 47
26 0.234 743 59 100 0.081 173 46
28 0.234 673 56 120 0.081 131 38
篩網目數與粒徑(μm)對照表
目數 微米 目數 微米 目數 微米 目數 微米
2.5 7925 12 1397 60 245 325 47
3 5880 14 1165 65 220 425 33
4 4599 16 991 80 198 500 25
5 3962 20 833 100 165 625 20
6 3327 24 701 110 150 800 15
7 2794 27 589 180 83 1250 10
8 2362 32 495 200 74 2500 5
9 1981 35 417 250 61 3250 2
10 1651 40 350 270 53 12500 1
法蘭銅過濾器GL41P部件材質:
閥體 黃銅/青銅 過濾網 不銹鋼

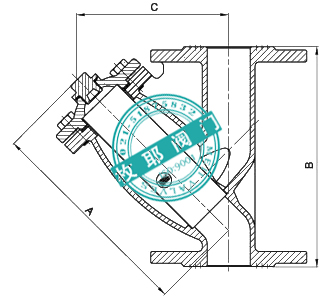

法蘭銅過濾器GL41P外形尺寸:

DN 15 20 25 32 40 50 65 80 100
A 54.5 67 83 106 198 219 251 284 322
B 119 129 144 174 204 244 279 305 362
C 37.8 47.7 58.7 75 137 155 177.5 201 227.4

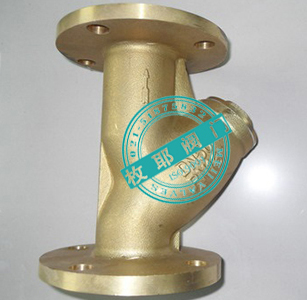

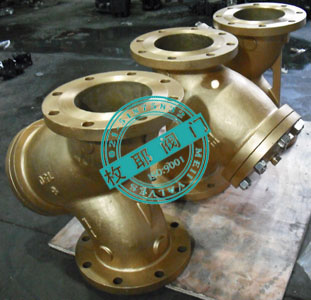

法蘭銅過濾器GL41P產品實拍:

法蘭銅過濾器GL41P檢測報告:
法蘭銅過濾器GL41P使用說明:
    ①過濾器安裝時介質的流向必須與閥體上箭頭方向一致;
    ②應安裝在距所保護閥門的距離是其通徑的6-10倍處;
    ③安裝此閥門的管路必須設置旁路;
    ④進出口壓力差大于0.2MPa時應進行清理或清洗;
    ⑤法蘭銅過濾器GL41P安裝使用說明書下載
法蘭銅過濾器GL41P應用業績:
    廈門海水凈化
