產品名稱： |
動態流量平衡閥 |
| 產品類別： |
動態平衡閥
|
| 聯系電話： |
021-51875832
|
| 聯系傳真： |
021-51870287 |
| 聯系手機： |
189 1688 8167 |
| 企業郵箱： |
tooezg@126.com |
上海枚耶閥門有限公司主要銷售【動態流量平衡閥TE118】，是目前國內較大的《平衡閥》在線銷售服務商。公司集成優質的動態流量平衡閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量平衡閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
|
動態流量平衡閥TE118原理作用：
|
平衡閥是在水力工況下，起到流量平衡調節的閥門。一般分為：靜態平衡閥、動態平衡閥、壓差平衡閥。平衡閥的對用對象為介質的阻力。靜態平衡閥主要通過調節閥體的開度，即調整閥門的Kv值(Cv值)來到達流量的調節；動態平衡閥和壓差平衡閥主要通過管道介質自身的阻力壓差來平衡。平衡閥既可安裝在供水管上，也可以安裝在回水管上，一般要安裝在回水管上，尤其對于高溫環路，為方便調試,更要裝在回水管上。注意：安裝有靜態平衡閥的系統,必須要通過專門的儀器調試，才能達到精確的流量平衡。
動態流量平衡閥是根據系統工況(壓差)變動而自動變化阻力系數,在一定的壓差范圍內,可以有效地通過流量保持一個常值,即當閥門前后的壓差增大時,通過閥門的自動關小的動作能夠保持流量不增大,反之,當壓差減小時,閥門自動開大,流量仍舊保持恒定,但是,當壓差小于或大于閥門正常工作范圍時,它畢竟不能提供額外的壓頭,此時閥門達到全開或全關位置流量仍然比設定流量低或高不能控制。
|
動態流量平衡閥TE118性能特點：
|
①固定閥膽式結構；
②軸流型設計；
③標準測量口,可接各種流量測試設備；
④流量控制誤差：±5%
|
動態流量平衡閥TE118技術參數：
|
①公稱通徑：DN50-DN800
②公稱壓力：PN10、PN16、PN25
③工作溫度：-10℃—120℃
④連接方式：德標法蘭DIN EN1092-2
|
通經DN(mm)
|
壓差范圍
|
流量范圍(m3/h)
|
較大閥膽數量(個)
|
|
50
|
15-150
|
3.2-30
|
1
|
|
22-210
|
4.0-36
|
|
33-330
|
5.0-46
|
|
90-900
|
8.0-75
|
|
65
|
15-150
|
3.2-30
|
1
|
|
22-210
|
4.0-36
|
|
33-330
|
5.0-46
|
|
90-900
|
8.0-75
|
|
80
|
15-150
|
3.2-30
|
1
|
|
22-210
|
4.0-36
|
|
33-330
|
5.0-46
|
|
90-900
|
8.0-75
|
|
100
|
15-150
|
3.2-60
|
2
|
|
22-210
|
4.0-72
|
|
33-330
|
5.0-92
|
|
90-900
|
8.0-150
|
|
125
|
15-150
|
3.2-150
|
3
|
|
22-210
|
4.0-180
|
|
33-330
|
5.0-138
|
|
90-900
|
8.0-225
|
|
150
|
15-150
|
3.2-150
|
5
|
|
22-210
|
4.0-180
|
|
33-330
|
5.0-230
|
|
90-900
|
8.0-375
|
|
200
|
15-150
|
3.2-240
|
8
|
|
22-210
|
4.0-288
|
|
33-330
|
5.0-368
|
|
90-900
|
8.0-600
|
|
250
|
15-150
|
3.2-390
|
130
|
|
22-210
|
4.0-468
|
|
33-330
|
5.0-598
|
|
90-900
|
8.0-975
|
|
300
|
15-150
|
3.2-600
|
20
|
|
22-210
|
4.0-720
|
|
33-330
|
5.0-920
|
|
90-900
|
8.0-1500
|
|
350
|
15-150
|
3.2-690
|
23
|
|
22-210
|
4.0-828
|
|
33-330
|
5.0-1058
|
|
90-900
|
8.0-1725
|
|
400
|
15-150
|
3.2-900
|
30
|
|
22-210
|
4.0-1080
|
|
33-330
|
5.0-1380
|
|
90-900
|
8.0-2250
|
|
450
|
15-150
|
3.2-1110
|
37
|
|
22-210
|
4.0-1332
|
|
33-330
|
5.0-1702
|
|
90-900
|
8.0-2775
|
|
500
|
15-150
|
3.2-1410
|
47
|
|
22-210
|
4.0-1692
|
|
33-330
|
5.0-2162
|
|
90-900
|
8.0-3525
|
|
600
|
15-150
|
3.2-1920
|
64
|
|
22-210
|
4.0-2304
|
|
33-330
|
5.0-2944
|
|
90-900
|
8.0-4800
|
|
800
|
15-150
|
3.2-2850
|
95
|
|
22-210
|
4.0-3420
|
|
33-330
|
5.0-1370
|
|
90-900
|
8.0-7125
|
|
動態流量平衡閥TE118部件材質：
|
①閥體材料：球墨鑄鐵，鑄鋼
②閥膽材料：不銹鋼(304-2B)
③彈簧材料：不銹鋼(1Cr18Ni9)
|

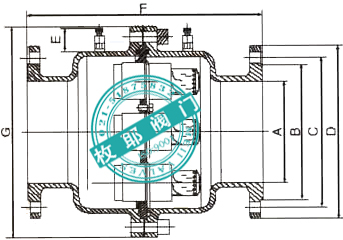

動態流量平衡閥TE118外形尺寸：
|
|
口徑/A(mm)
|
B(mm)
|
C(mm)
|
D(mm)
|
E(mm)
|
F(mm)
|
G(mm)
|
重量
|
|
DN50
|
99
|
125
|
165
|
38
|
239
|
218
|
16
|
|
DN65
|
118
|
145
|
185
|
38
|
239
|
218
|
19
|
|
DN80
|
132
|
160
|
200
|
38
|
239
|
218
|
22
|
|
DN100
|
156
|
190
|
235
|
38
|
365
|
270
|
38
|
|
DN125
|
184
|
220
|
270
|
38
|
365
|
295
|
46
|
|
DN150
|
211
|
250
|
300
|
38
|
410
|
354
|
66
|
|
DN200
|
274
|
310
|
360
|
38
|
435
|
416
|
96
|
|
DN250
|
330
|
370
|
425
|
38
|
456
|
488
|
128
|
|
DN300
|
389
|
430
|
485
|
38
|
466
|
564
|
187
|
|
DN350
|
448
|
490
|
555
|
38
|
479
|
700
|
249
|
|
DN400
|
503
|
550
|
620
|
38
|
504
|
790
|
356
|
|
DN450
|
548
|
640
|
670
|
38
|
517
|
800
|
418
|
|
DN500
|
609
|
660
|
730
|
38
|
520
|
880
|
518
|
|
DN600
|
720
|
770
|
845
|
38
|
554
|
1050
|
718
|
|
DN800
|
928
|
990
|
1085
|
38
|
557
|
1260
|
865
|
|

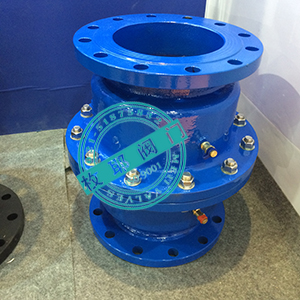

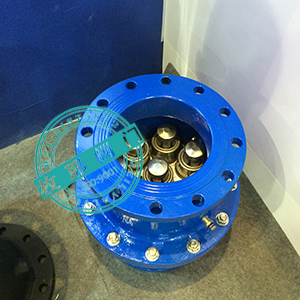

動態流量平衡閥TE118產品實拍：
|

|
動態流量平衡閥TE118檢測報告：
|
|
動態流量平衡閥TE118使用說明：
|
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②動態流量平衡閥TE118安裝使用說明書下載。
|
動態流量平衡閥TE118應用業績：
|
萬達廣場
①用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：
a、閥門名稱及型號（如：動態流量平衡閥）
b、閥門公稱通徑DN
c、閥門公稱壓力Mpa
d、閥門介質溫度℃
e、閥門連接方式（螺紋、法蘭、對夾等）
f、閥門傳動方式（手動、蝸輪、電動、氣動等）
g、閥體材質或部件材質（塑料、黃銅、鑄鐵、碳鋼、不銹鋼等）
h、閥門設計標準（國標GB、美標ANSI、德標DIN、日本JIS等）
i、閥門Kv/Cv值（此項針對于調節閥系列）
j、其它未列說明且用戶覺得必要的參數
②我司根據用戶提供的參數，選出相對應的閥門產品，并報以最優惠的價格及交貨周期。
③經雙方一致確認無誤的情況下擬定合同文件。
④貨到工地現場安裝調試運行后，我司提供相應的售后服務。
