  閥門系列  當前位置:閥門 >  閥門系列  > 閘閥  > 信號閘閥
更新時間:2024-3-29 11:35:15
消防信號閘閥 產品名稱: 消防信號閘閥
產品類別: 信號閘閥
聯系電話: 021-51875832
聯系傳真: 021-51870287
聯系手機: 189 1688 8167
企業郵箱: tooezg@126.com

    上海枚耶閥門有限公司主要銷售【消防信號閘閥XZ45X】,是目前國內大的《閘閥》在線銷售服務商。公司集成優質的消防信號閘閥生產廠家,提供售前、售中、售后一站式服務。公司常年備有大量閘閥現貨庫存,為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
消防信號閘閥XZ45X原理作用:
    信號閘閥在特制手動閘閥的基礎上加設電信號裝置而成,閥門除了按國家標準設計制造外,并按此閥在自動噴水滅火系統中安裝及使用特點,采用不銹鋼精磨閥桿及便于維護的特種盤根密封,并增設了獨特的 O 型圈閥桿上密封(倒密封)結構,能確保閥門長期處于常開狀態下,閥桿不滲漏,有利于吊頂中安裝使用。
    信號閘閥工作原理:電信號裝置為全封閉精密機電盒式結構,盒內采用不銹機件及進口電氣元件,裝置設于操作手輪下方不易被碰撞的閥體壓蓋上。內設微動開關及其推動機構,以齒輪與固定在閥桿上的齒輪嚙合傳動,當轉動手輪啟閉閘閥的同時,信號裝置便輸出對應閘閥啟閉位置的"通"、"斷"電信號。當輸入24V電壓,閥門關閉到全開啟度的1/4時,閥門被關閉的信號即可傳遞到控制中心。信號閘閥在閥由全開到全閉的行程內均有信號輸出。信號裝置輸人電壓 24V交流或直流電源。
消防信號閘閥XZ45X性能特點:
    ①整體包膠:閘門采用整體包膠,其良好的覆蓋性能與精確的幾何尺寸,保證密封可靠性,壽命長;
    ②重量輕:閥體采用球鐵制成,重量輕、安裝方便;
    ③平底閥坐:地步采用與水管相同的平底式閥坐設計,不產生雜物淤積,密封更可靠;
    ④耐腐蝕:內腔采用無毒環氧樹脂涂裝,防止腐蝕和生銹,不但可供生飲,而且可用于污水系統;
    ⑤三"O"密封:閥桿采用三道O型環密封,磨擦阻力小,開關輕巧,不漏水。
消防信號閘閥XZ45X技術參數:

公稱壓力. PN(MPa)

1.0

1.6

試驗壓力 MPa

殼體強度

1.5

2.4

密封試雎

1.1

1.76

信號觸點容量

24V/1A(交流電、直流電均可)

連接形式

法蘭連接

適用介質

無雜物的清水、污水

適宜介質溫度

0-150℃

消防信號閘閥XZ45X部件材質:

主要零件名稱

材料

閥體、閥蓋、支架、閘板

WCB

閥座密封面

D577

閘板密封面

507Mo

閥桿

2Cr13

閥桿螺母

ZCuAl9Mn2

填料

柔性石墨

中法蘭墊片

不銹鋼纏繞式

中法蘭連接螺柱

35CrMo

手輪

QT450-10

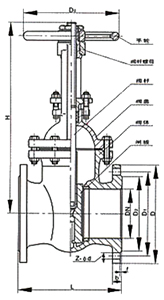

消防信號閘閥XZ45X外形尺寸:

DN

50

65

80

100

125

150

200

250

300

350

400

L

178

190

203

229

254

267

292

330

356

381

406

H

370

408

452

510

566

630

765

927

1048

1110

1320

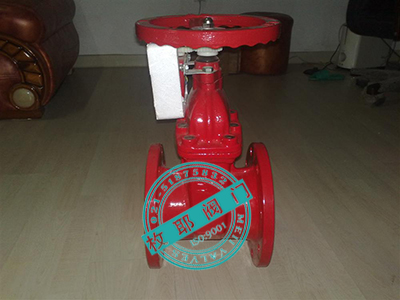

消防信號閘閥XZ45X產品實拍:

消防信號閘閥XZ45X檢測報告:
消防信號閘閥XZ45X使用說明:
    ①準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質;
    ②消防信號閘閥XZ45X安裝使用說明書下載。

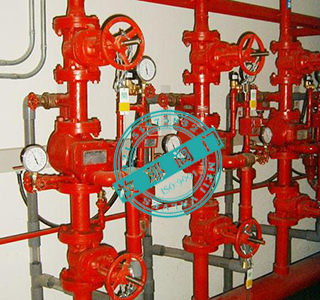

消防信號閘閥XZ45X應用業績:
